Mallas, Pilares, Cadenas y Escalerillas

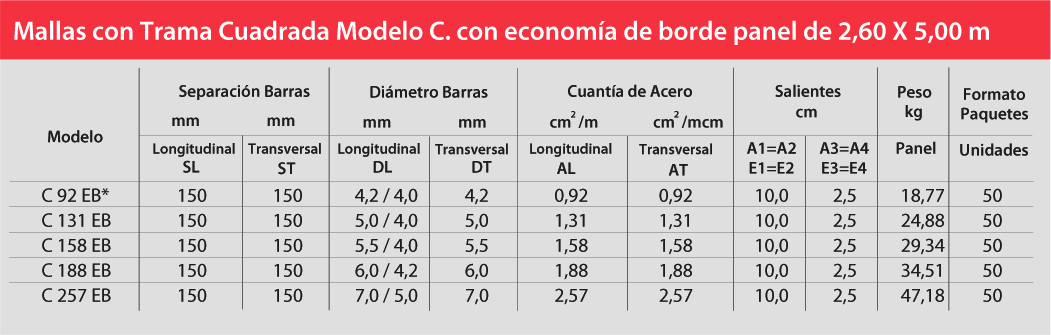

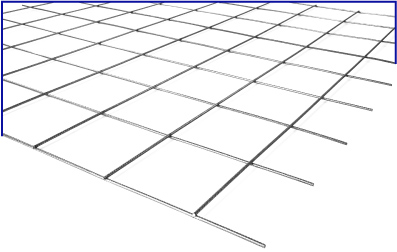

Malla Trama Cuadrada Modelo C (con Economía de Borde)

Descripción: Son estructuras de acero planas formadas por barras de acero dispuestas en forma ortogonal y electrosoldadas en todos los puntos de encuentro. Se presentan en una gran cantidad de secciones, cuadrículas y diámetros.
La economía de borde (EB), tiene como propósito evitar duplicar la sección de acero al hacer el empalme por traslape de las mallas, disminuyendo el diámetro de algunas barras en cada borde longitudinal del panel. Para el caso de las mallas con trama cuadrada (Modelo C), es de 4 barras (a cada lado). Aplicaciones: Emparrillados, prefabricados de hormigón, pisos, radieres, pavimentos, viviendas, losas, muros y antepechos, tabiques; túneles: bóvedas, contrabóvedas; depósitos y ductos de líquidos: estanques, piscinas, canaletas; elementos estabilización de taludes y estratos rocosos; protecciones: cierros y cercos, rejas; otros: jaulas, bodegas, invernaderos, carros de supermercado.

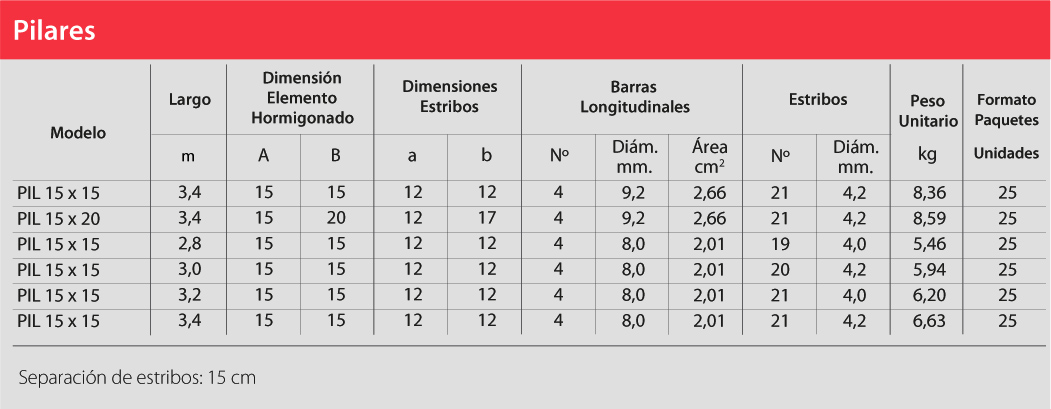

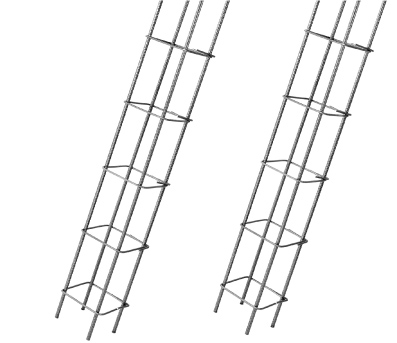

Pilares

Descripción: Son un sistema de armaduras de acero prefabricados a partir de barras de acero de alta resistencia grado AT56-50H con resaltes, para estructuras verticales de hormigón armado, formados por barras longitudinales y estribos soldados en todos los puntos de encuentro. Aplicaciones: Principalmente es utilizado en pilares de construcciones de hormigón armado de muros, viviendas, en refuerzo de ventanas y puertas. También son usados pilares de cercos de albañilería.

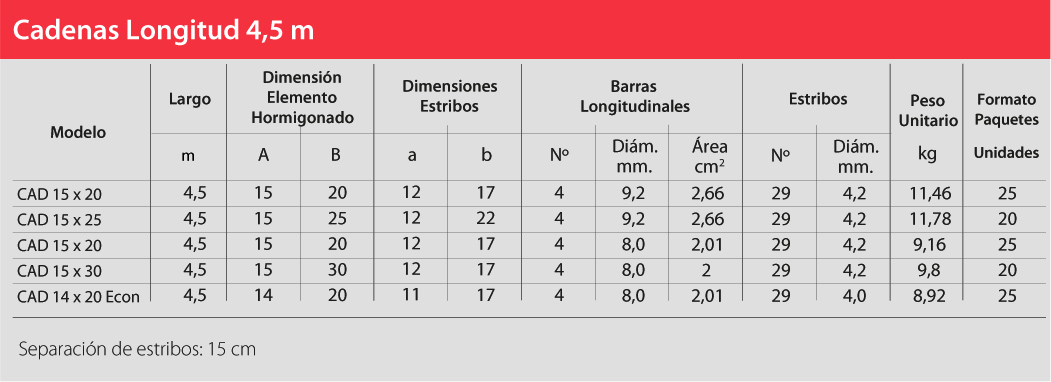

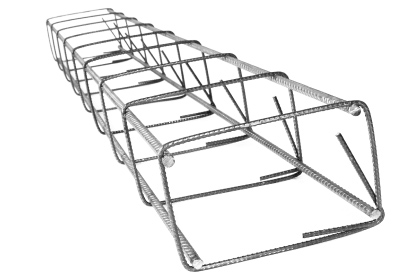

Cadenas

Descripción: Son un sistema de armaduras de acero prefabricadas a partir de barras de acero de alta resistencia grado AT56-50H con resaltes, para estructuras horizontales de hormigón armado, formadas por barras longitudinales y estribos soldados en todos los puntos de encuentro. Aplicaciones: Las cadenas son utilizadas para cadenas de sobrecimiento, armadura, refuerzo de estructura de marco, coronamiento de albañilerías, coronamiento de muros cortafuego, refuerzo de puertas y ventanas.

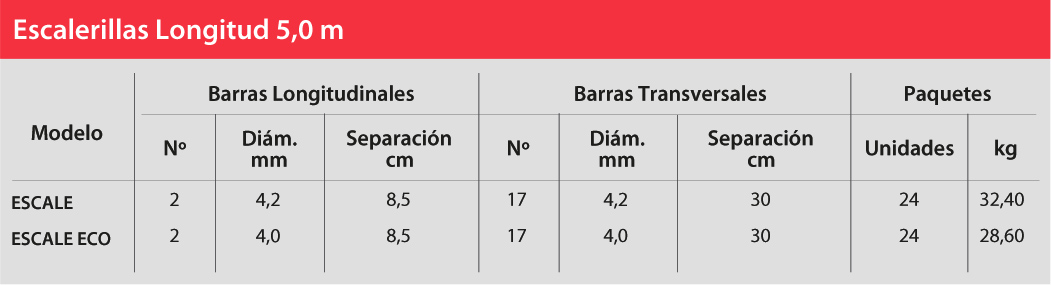

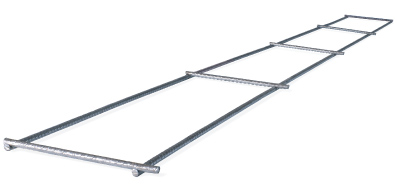

Escalerillas

Descripción: Son armaduras horizontales de acero de refuerzo para albañilería, que tienen como objetivo absorber los esfuerzos de corte inducidos en estos elementos. Aplicaciones: Principalmente es usado en el refuerzo de muros, puertas y ventanas en obras de albañilería.
